| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-15/5 |
| Min. bestelaantal: | 1 Eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000set/month |
| Fase: | Eénfase | Capaciteit: | 15 Kva |
|---|---|---|---|
| Koelmethode: | KNAN; zelfgekoeld | Impedantie: | 3.5% |
| Primaire spanning: | 4160/7200GrdY | Secundaire spanning: | 120/240V |
| Temperatuurverhoging: | 65°C | Efficiëntie: | > 98,80% |
| Hoog licht: | 15kva-verdelingstransformator op paal,Eenfasige verdelingstransformator 240v,KNAN Olie-type transformator |
||

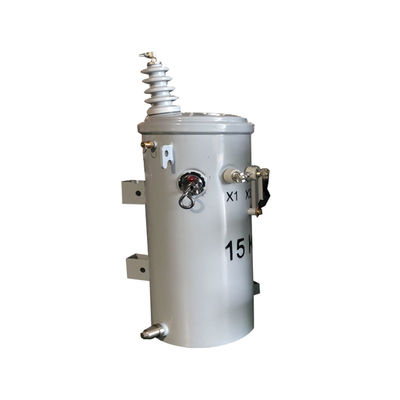

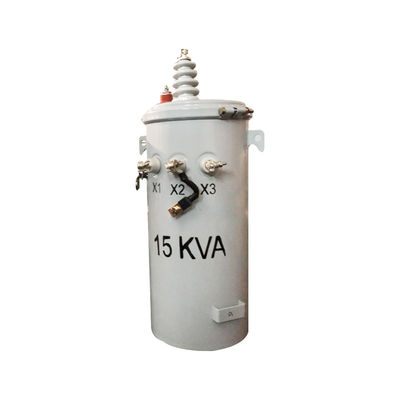

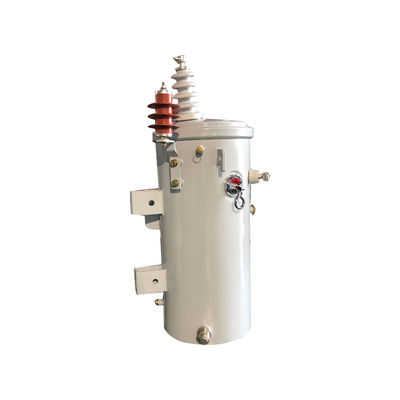

15kva enkelfasige paal gemonteerde distributietransformator 4160v tot 240v
Hoofdgegevens
| Transformatortype | Overheadverdelingstransformer |
| Configuratie van de transformator | Liquid gevulde paal gemonteerd |
| Fase | Eénfase |
| Capaciteit | 15 KVA |
| Primaire spanning | 4160/7200GrdY |
| Klasse primaire spanning | 8Klasse.7 kV |
| Primaire BIL | 60 kV |
| Secundaire spanning | 120/240V (L-N-L) |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Dual Winding Single Phase |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Koelklasse | KNAN; zelfgekoeld |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Geluidsniveau | 48 dBA |
| Afmetingen | 17'' W x 20' D x 38' H |
| Gewicht | 256 lb |
| Efficiëntie | 98.80% |
| Geen belastingverlies (in watt) | +/- 137 W |
| Totale belastingverlies (in watt) | +/- 468 W |
Ontwerptekeningen
Accessoires
Specificatie
| 10kva-500kva Transformator in olie ondergedompeld met één fase | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 tot 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Kenmerken
1De tankdeksels zijn voorzien van hoogspanningsbuizen van porselein die voorzien zijn van ringterminals, die zowel aluminium- als koperkabels kunnen bevatten.
2De cirkelvormige naaistructuur van de tankdeksel zorgt voor een gelijkmatige spanningsverdeling en een betrouwbare afdichting.
3De ringbouten op de tankwand dienen als laagspanningsbuis en terminal en zijn met tin bekleed.
4Dit product wordt geleverd met een drukverlichtingsklep die zelfverzegelbaar is.
5Volgens de ANSI-normen voldoen de boven- en onderhanghaken van de transformator.
6De grondterminal op de tank is een ringbout grondterminal.
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
