| Merknaam: | WINLEY |
| Modelnummer: | S-500/15 |
| MOQ: | 1 Eenheid |
| Prijs: | $5000-$150000 |
| Verpakking: | Hoofdstuk van triplex |
| Betalingsvoorwaarden: | T/T |

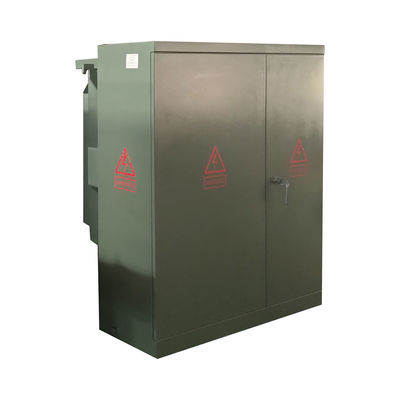

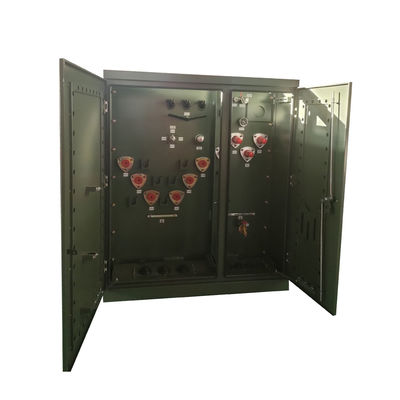

500 Kva 3-fase pad gemonteerde transformator olie type 13800v tot 208v
Prestaties
1. padmontage transformatoren worden vervaardigd in vermogen tot 10000 kVA.
2. padmontage transformator is ontworpen en getest overeenkomstig normen zoals CSA, IEEE c.57, en DOE, naargelang van toepassing.
3De transformatoren zijn met olie gevuld en zijn manipulatiebestendig ontworpen.
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Fase | Drie fasen |
| Capaciteit | 500 KVA |
| Vectorgroep | DYN1 |
| Primaire spanning | 13200V |
| Klasse primaire spanning | Klasse 15 kV |
| Primaire fasor | Delta |
| Primaire BIL | 95 kV |
| Secundaire spanning | 208Y/120 |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Wye-N |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C Gemiddeld w/ 80°C Hot Spot |
| Koelklasse | ONAN; zelfgekoeld |
| Impedantie (typisch) | 5% |
| Primaire verbindingstype | Dood front |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Kernmateriaal | Graangeoriënteerd staal |
| Efficiëntie in % | 99.10% |
| Volledige belastingverlies (in watt) bij 100% | +/- 5000 W |
Fabrieksfoto's
Technische tekeningen
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 |
||
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
|
