| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-1000/35 |
| Min. bestelaantal: | 1 Eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000set/month |
| Fase: | drie Fase | Capaciteit: | 1000KVA of op maat |
|---|---|---|---|
| Primaire spanning: | 34500V of op maat | Secundaire spanning: | 208Y/120 |
| Vectorgroep: | Dyn1 | Temperatuurverhoging: | 65°C |
| Impedantie (typisch): | 50,0-7,5% Typisch | Koel klasse: | KNAN; zelfgekoeld |
| Hoog licht: | 3 Fase-olie-onderdompelde transformator,Olie ondergedompelde transformator 208V,1000 Kva Pad-gebouwde transformator |
||

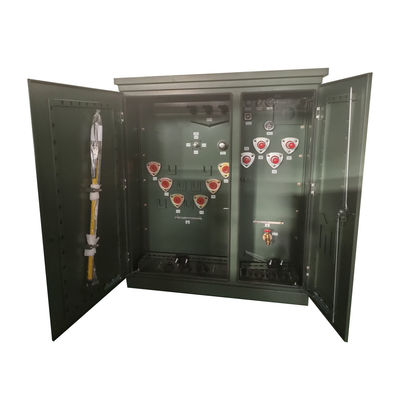

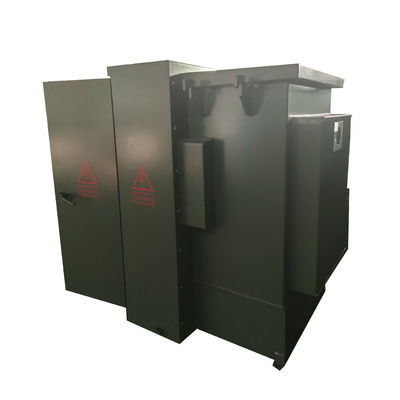

1000 Kva 3-fase pad gemonteerde olie ondergedompelde transformator 34500V tot 208V
Prestaties
1)Er is geen olietank, de hoogte van de transformator is verlaagd, kan ruimte en transportkosten besparen.
2) De elasticiteit van de golfradiator kan de verandering van het olievolume veroorzaakt door de temperatuurverandering compenseren.
3) De doos is de golfvormige radiatortenk, die niet alleen de koelfunctie heeft, maar ook de 'ademhaling'-functie.
4) de transformatorolie komt niet in contact met de lucht,die de onderdompeling van de transformator door zuurstof en water effectief voorkomt en tot een verslechtering van de prestaties leidt (veroudering van materialen en olie).
5) Nieuwe structuur van hoog- en laagspanningswinding, redelijke opstelling van de oliepijp en de aansluiting, waardoor de mechanische sterkte en de snelheid worden verhoogd.
6)We gebruiken spiraallussen met een longitudinaal oliepad om een beter koeleffect te produceren.We verbeteren de effectieve ondersteuning van de sluiting terminal gezicht om de anti-kortsluiting elektriciteit capaciteit te versterken.
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Fase | Drie fasen |
| Capaciteit | 1 MVA (1000 KVA) |
| Vectorgroep | DYN1 |
| Primaire spanning | 34500V |
| Klasse primaire spanning | Klasse 35 kV |
| Primaire fasor | Delta |
| Primaire BIL | 150 kV |
| Secundaire spanning | 208Y/120 |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Wye-N |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 55/65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Tap Changer | 5-positie Tap Changer |
| Impedantie | 5.0-7,5% Typisch, doel 5,75% |
| Primaire verbindingstype | Dood front |
| Primaire overstroombeschermingsmethode | Gesmolten, ondergedompeld in olie |
| K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 58 dBA |
| Afmetingen* | 73"W x 69"D x 73"H |
| Totaal gewicht (gevulde vloeistof) * | 6,834 lb |
| Efficiëntie in % | 99.20% |
| Geen belastingverlies (in watt) | +/- 1,300 W |
| Volledige belastingverlies (in watt) bij 100% | +/- 8,500 W |
Fabrieksfoto's
Specificatie
| Driefasige transformer op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische tekeningen
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
