| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-50/15 |
| Min. bestelaantal: | 1 Eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | PLYWOOD KAS |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000set/month |
| Fase: | Eénfase | Capaciteit: | 50Kva of op maat |
|---|---|---|---|
| Koelmethode: | OP EEN; Zelfgekoeld | Frequentie: | 60 Hz |
| Primaire spanning: | 12470GrdY/7200 | Secundaire spanning: | 120/240V |
| Temperatuurverhoging: | 65°C | standaard: | ANSI/IEEE |
| Hoog licht: | 50kva Olie ondergedompelde distributie transformator,240v Olie ondergedompelde distributie transformator,ONAN-staafgebouwde transformator |
||

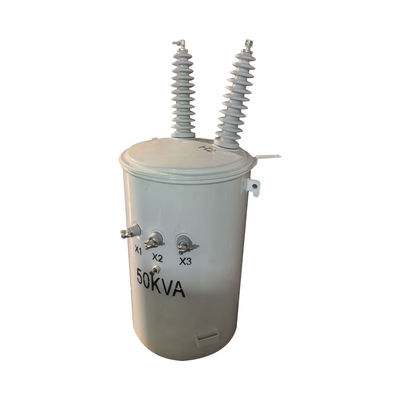

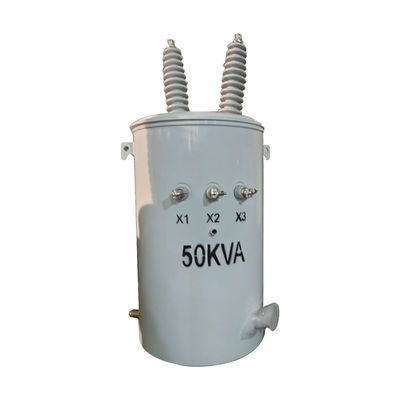

12.4kv 240v 50kva Olie ondergedompelde distributietransformator
Beschrijving
In het distributienetwerk met gedecentraliseerde stroomvoorziening heeft een eenfasige transformator aanzienlijke voordelen als distributie-transformator.Het kan de lengte van lage-spanning distributielijnen verminderenHet heeft een energiebesparend, hoogwaardig ontwerp van een ijzeren kern.De transformator wordt gekenmerkt door het gebruik van een paalmontage-type ophanging installatie methode, een klein volume, een kleine infrastructuurconstructie-investering, een vermindering van de laagspanningsstralingsradius en kan de laagspanningslijnverliezen met meer dan 60% verminderen.De transformator heeft een volledig afgesloten structuur met een sterke overbelastingcapaciteit, hoge betrouwbaarheid bij continue werking, eenvoudig onderhoud en lange levensduur.
Hoofdgegevens
| Specificaties van een 100 kVA enkelfasige transformator op een paal | |||
| Energie-efficiëntie | CSA C802.1 | Polariteit | Additief |
| Geslachtsziekten | CSA C2.1 | HV/LV Wikkeling | Aluminium |
| Vermogen | 100 kVA | Geen belastingverlies | 208w |
| HV-spanning | 12.47kV Delta | Bij belastingverlies | 753w |
| LV-spanning | 240/120 | Frequentie | 60 Hz |
| HV BIL | 125 kV | Vectorgroep | - Ik weet het niet. |
| LV BIL | 30 kV | Kleur | Grijs |
| Lange | 730 mm | Tank en toebehoren | 435 kg |
| Breedte | 890 mm | Gewicht olie | 165 kg |
| Hoogte | 1110 mm | Totaal gewicht | 675 kg |
| Impedantie | 2.93% | Koelmethode | ONAN |
Specificaties
| 10kva-500kva Transformator in olie ondergedompeld met één fase | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 tot 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Ontwerptekeningen
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
