Fase: | Drie. | Nominale capaciteit: | 5600KVA of op maat |
---|---|---|---|
Koelmethode: | AN/AF | Frequentie: | 50/60HZ |
Isolatieniveau: | F/H | Standaard: | AS60076 |
Vectorgroep: | DY11 | Temperatuurverhoging: | 100℃ |
Hoog licht: | Stap-up transformer 33KV,3P droog type transformator,Stap Up Gegote Hars Transformer |

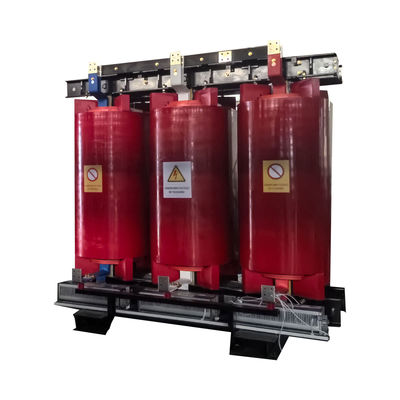

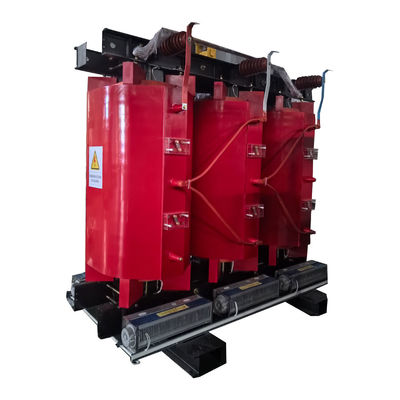

5600K Driefasige droge transformator gegoten spoel stap op transformator 33KV
Performance-kenmerken
* Eenvoudig onderhoud: zelden onderhoud nodig.
* Ze zijn vervuilingsvrij
* Ze worden gebruikt in de gebieden van verontreinigde en vochtige
* Ze zijn gemakkelijker te installeren.
* Ze hebben een lange levensduur vanwege de dielektrische verwarming en lage thermische
* Beschermt eigendommen en mensen
* Voor kortsluitstromen hebben ze een hoge weerstand
* Uitstekende prestaties
Hoofdgegevens
Type | droog type, gegoten hars |
Modelnummer | SCB10-5600KVA/33~0.4KV |
Fases | enkel- of driefasige |
Nominale capaciteit | 50-6300 KVA |
Isolatietype | F/H |
Koelmethode | AN/AF |
Primaire spanning | 12/24/33KV |
Secundaire spanning | 400/230V |
Vectorgroep | Dyn11,Yyn0 |
Koppelbereik | ± 2 × 2.5 |
Nominale frequentie | 50 Hz/60 Hz |
Temperatuurverhoging | 100°C |
Impedantie | 9% |
Verlies zonder belasting | 7487W |
Verlies tijdens de lading ((120°C) | 55320W |
Wikkelmateriaal | Aluminium of koper |
IP-tarief | IP00 tot IP54 |
Brandwerende klasse | F1 |
Kernmateriaal | Siliciumstaal |
Standaard | ANSI,IEC |
Gecertificeerd | CE/ISO |
Specificatie
Nominale capaciteit | Hoogspanning | Laag | Verbindingssymbool | Verlies zonder belasting | Verlies tijdens de lading | Geen belastingstroom | Gewicht | Kortsluiting onafhankelijkheid |
(KVA) | (KV) | Spanning | (W) | (W) | (%) | (kg) | (%) | |
(KV) | ||||||||
10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 6.3 | Ja, ja. | 0.215 | 0.75 | 3.2 | 260 | ||
50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
