Fase: | Drie. | transformatortype: | Opgezet stootkussen, compartimenten-Type |
---|---|---|---|
Capaciteit: | 500KVA | Isolatie klasse: | E |
Primaire spanning: | 13200V | Secundaire spanning: | 208Y/120 |
temperatuurstijging: | 65°C | Efficiëntie: | 99% |
Hoog licht: | 500 Kva Pad-gebouwde transformator,Padmontage-transformer 208v,99%-efficiëntie Olie-type transformator |
Productbeschrijving

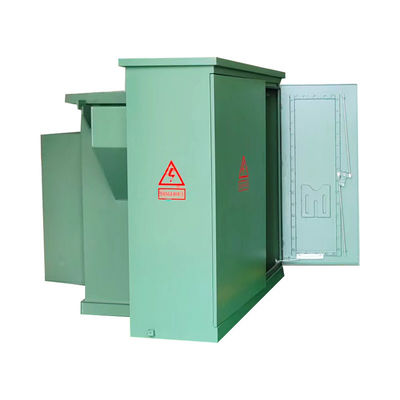

Productnaam | ANSI-driefasige transformer op pad |
Nominale spanning | 7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV of 33KV of 35KV |
Nominale capaciteit | 50 KVA ~ 5000 KVA |
Standaard | IEC, ANSI, DIN, BS, GB of andere |
Kern- en wikkelingmateriaal | Amorfe metalen kern, koperen of aluminium wikkeling. |
Fabrieksfoto's
Prestaties
1)Er is geen olietank, de hoogte van de transformator is verlaagd, kan ruimte en transportkosten besparen.
2) De elasticiteit van de golfradiator kan de verandering van het olievolume veroorzaakt door de temperatuurverandering compenseren.
3) De doos is de golfvormige radiatortenk, die niet alleen de koelfunctie heeft, maar ook de 'ademhaling'-functie.
4) de transformatorolie komt niet in contact met de lucht,die de onderdompeling van de transformator door zuurstof en water effectief voorkomt en tot een verslechtering van de prestaties leidt (veroudering van materialen en olie).
5) Nieuwe structuur van hoog- en laagspanningswinding, redelijke opstelling van de oliepijp en de aansluiting, waardoor de mechanische sterkte en de snelheid worden verhoogd.
6)We gebruiken spiraallussen met een longitudinaal oliepad om een beter koeleffect te produceren.We verbeteren de effectieve ondersteuning van de sluiting terminal gezicht om de anti-kortsluiting elektriciteit capaciteit te versterken.
Specificatie
Driefasige transformer op pad | ||||
Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 kVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 kVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 kVA | 980 | 7500 | ||
1000 kVA | 1150 | 10300 | ||
1500 kVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Technische tekeningen
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
