| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | 3000 Kva |
| Min. bestelaantal: | 1 Eenheid |
| Prijs: | $1000-$150000 |
| Verpakking Details: | Triplexgeval |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000set/month |
| Fase: | Drie. | Frequentie: | 50Hz/60Hz |
|---|---|---|---|
| temperatuurstijging: | 65° | Isolatie klasse: | E |
| Secundaire spanning: | 480Y/277 | type: | Olietype Pad gemonteerd |
| Primaire spanning: | 20780V of op maat | Nominaal vermogen: | 3000 Kva |
| Hoog licht: | Transformator op pad 25KV,3000 KVA padmontage transformator,3P-transformator ondergedompeld in olie 3000Kva |
||

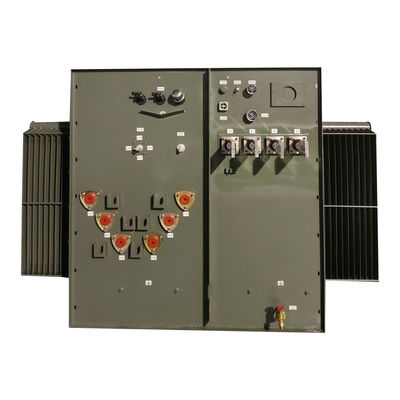

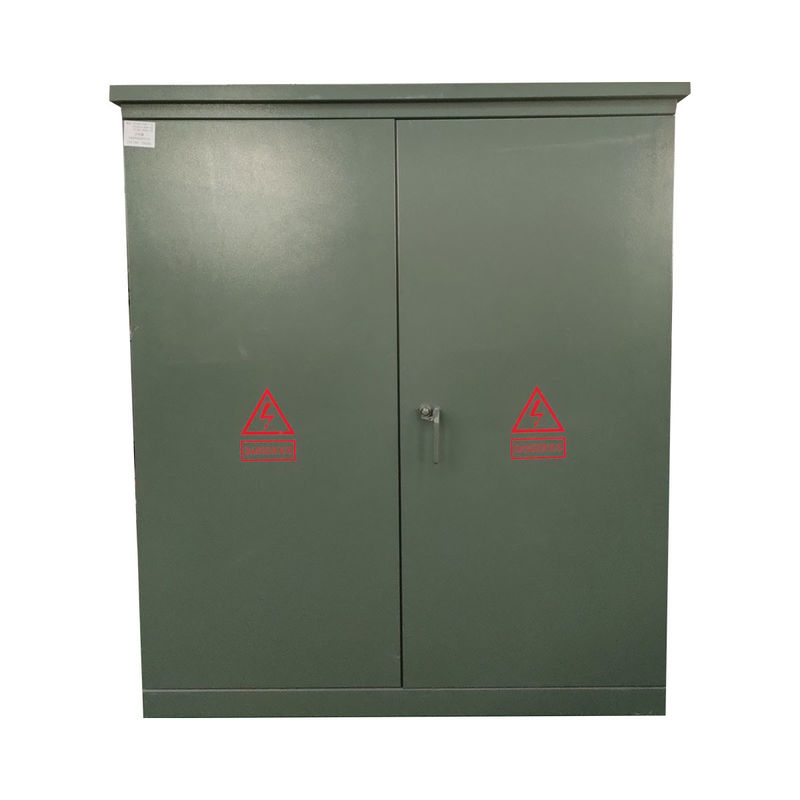

500 KVA/1000 KVA/2000 KVA Driefasige olie-onderdompelde pad-montage-transformator 13.2KV
Prestaties
1Een volledig afgesloten en geïsoleerde structuur kan de veiligheid van de persoon garanderen.
2Het wordt niet alleen gebruikt voor ringnetwerken, maar ook voor terminals.
3.Lag verlies, laag geluid, superieure prestaties.
4Lage temperatuur, overbelasting.
5De transformator heeft een bijzondere structuur en zijn uitstekende voordelen zijn hoge kwaliteit.
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Fase | Drie fasen |
| Capaciteit | 3000 KVA |
| Vectorgroep | DYN1 |
| Primaire spanning | 2080V |
| Klasse primaire spanning | Klasse 25 kV |
| Secundaire spanning | 480Y/277 |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Tap Changer | 5-positie kraanwisselaar |
| Impedantie (typisch) | 50,0-7,5% Typisch |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Geluidsniveau | 55 dBA |
| Efficiëntie in % | 99.10% |
Specificatie
| Driefasige transformer op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische tekeningen
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
