| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-15/4 |
| Min. bestelaantal: | 1 Eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Triplexgeval |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000set/month |
| Fase: | Eénfase | capaciteit: | 15 Kva |
|---|---|---|---|
| Koelmethode: | ONAN | Impedantie: | 3.5% |
| Primaire spanning: | 11000V of op maat | Secundaire spanning: | 120/240V |
| Wikkelmateriaal: | Koper/aluminium | Standaard: | DOE/ANSI/IEEE |
| Hoog licht: | 15kva transformator op paal,ANSI-staafgebouwde transformator,IEEE-olie-type transformator |
||

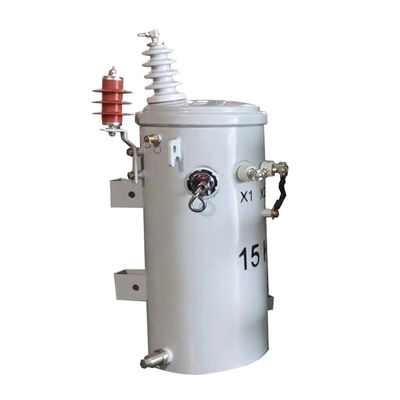

IEEE ANSI Overhead Installatietype Eenfasige 15kva-staafgebouwde transformator 11000V tot 240V
Performance-kenmerken
1De producten worden op grote schaal gebruikt in de elektriciteitsoverdracht en -distributie van industriële en landbouwnetwerken.
2De ijzeren kern is gemaakt van koudgewalst silicium-staalplaat met een hoge geleidbaarheid van het magnetisme en heeft een trekplankstructuur, zodat de magnetische route kort is, verliezen en geluidsniveau laag is.
3. Compressdraad wordt gebruikt voor het wikkelen, zodat de verliezen laag zijn en een goed vermogen hebben om kortsluiting te weerstaan.
4De olietank is van het kloktype met de structuur van het volledig opvouwbare plaattype, met een uitstekende buitenkant en gemakkelijk te onderhouden.
Hoofdgegevens
| Specificaties van de 15 kVA-staafgebouwde transformator | |||
| Vermogen | 15 kVA | HV/LV Wikkeling | Aluminium |
| HV-spanning | 4.16 kV | Geen belastingverlies | 55w |
| LV-spanning | 120/240V | Bij belastingverlies | 153w |
| HV BIL | 125 kV | Frequentie | 60 Hz |
| LV BIL | 30 kV | Kleur | Grijs#70 |
| Lange | 620 mm | Tank en toebehoren | 130 kg |
| Breedte | 700 mm | Gewicht olie | 75 kg |
| Hoogte | 880 mm | Totaal gewicht | 255 kg |
| Polariteit | Additief | Impedantie | 2.00% |
Ontwerptekeningen
Accessoires
Specificatie
| 10kva-500kva Transformator met een enkele fase in olie ondergedompeld | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 tot 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Kenmerken
1De tankdeksels zijn voorzien van hoogspanningsbuizen van porselein die voorzien zijn van ringterminals, die zowel aluminium- als koperkabels kunnen bevatten.
2De cirkelvormige naaistructuur van de tankdek zorgt voor een gelijkmatige spanningsverdeling en een betrouwbare afdichting.
3De ringbouten op de tankwand dienen als laagspanningsbuis en terminal en zijn met tin bekleed.
4Dit product wordt geleverd met een drukverlichtingsklep die zelfverzegelbaar is.
5Volgens de ANSI-normen voldoen de boven- en onderhanghaken van de transformator.
6De grondterminal op de tank is een ringbout grondterminal.
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
