Fase: | In drie stadia | Frequentie: | 60Hz |
---|---|---|---|
Isolatieniveau: | E-klasse | Nominaal vermogen: | 225 KVA |
Vectorgroep: | Dyn1 | Koel klasse: | KNAN; Zelf-gekoeld |
Impedantie: | 5.8% | Windend materiaal: | koper |
Hoog licht: | 225 KVA olie-type transformator,Pad Mount Olie Type Transformer,Driedimensionale transformator 4160V |

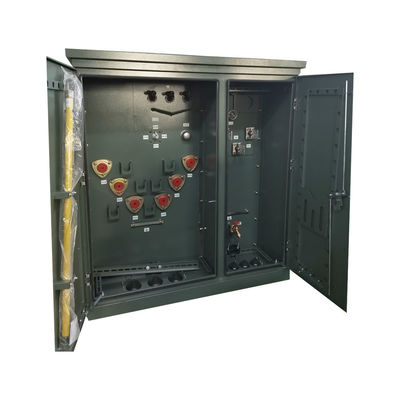

225 KVA het Stootkussen zet Olietype Transformator In drie stadia 4160V aan 480 op
Prestatieskenmerk
1)Er is geen tank van de olieopslag de hoogte van de transformator wordt verminderd, installatieruimte en vervoerskosten kan besparen.
2)De elasticiteit van de golfradiator kan de verandering compenseren van het olievolume die door de temperatuurverandering wordt veroorzaakt.
3)De doos is de golfradiatortank, niet alleen heeft de het koelen functie maar ook heeft de ‚ademhalings‘ functie.
4)de transformatorolie contacteert niet met de lucht, die effectief de zuurstof en het water verhindert het onderdompelen van de transformator en tot de verslechtering van prestaties (het verouderen van materialen en olie) te leiden.
5)Nieuwe structuur van het hoge en lage voltage winden, redelijke regeling voor oliebuis en verbinding die die de capaciteit van mechanische sterkte en anti-kortere weg verbeteren.
6)Wij wenden spiraalvormige lijnen met longitudinale olieweg aan om een beter het koelen effect te veroorzaken. Wij verbeteren de doeltreffende steun van het eindgezicht van de lijn om het anti-korte vermogen van de kringselektriciteit te versterken.
Specificatie
Nominaal vermogen | Voltagegroep (kV) | Verlies (kW) | Gewicht (kg) | (mm) | Maat | ||||||||||
Verbindingsmethode | Zonder commissie | Lading | Zonder commissie stroom | Impedantievoltage | (l) | (w) | (h) | ||||||||
(kVA) | HV | LV | % | % | % | % | Machine | Olie | Bruto | Afmeting | Verticaal | Horizontaal | |||
50 | 0,4 | Dyn11 Yd11 Dyn5 Yyn0 |
0,21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0,29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0,34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0,36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0,43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0,51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0,61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0,73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0,86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0,9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0,8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0,8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0,8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
Productieproces
FAQ
1. Q: Kan ik een steekproeforde hebben?
A: Ja, stemmen in wij steekproef met orde om kwaliteit te testen en te controleren.
2. Q: Wat is de levertijd?
A: Massaproduktietijd 15-25 dagen.
3. Q: Hoe lang is de garantie?
A: 24 maanden van B/L. Als er om het even welke bijkomende problemen zijn, verstrek enkel de foto's van beschadigde toebehoren, dan zullen wij de vrije dienst verlenen. Volgens het aantal producten, zullen wij gemakkelijk beschadigde toebehoren kostenloos verstrekken. wij kunnen ook technische ondersteuning verstrekken als u nodig hebt.
4. Q: Is OEM/ODM beschikbaar?
A: Ja, is het! Wij zijn fabrikant met ons eigen R&D-team, kunnen wij producten volgens de tekening of de eisen van de klant aanpassen.
De aangepaste diensten:
a. Aangepaste kleur en speciale functie.
b. Aangepaste doos.
c. Het embleem van de drukklant.
d. Uw andere ideeën over product, kunnen wij u helpen hen ontwerpen en zetten in productie. De hierboven aangepaste diensten moeten vóór productie worden bevestigd.
5. Q: Hoe te om de productenkwaliteit te controleren?
A: Ons bedrijf bezit de kerntechnologie, allerlei het certificaat van Ce van de productengreep. Wij hebben professionele ingenieurs. De arbeiders moeten strikt producten volgens de tekeningen maken. Elk proces heeft technische instructeurs. De QC supervisors zullen regelmatig de productie inspecteren. Wij zullen productenprestatietests tijdens productie, en uitvoerige kwaliteitstests doen wanneer de producten wordt voltooid.
