Usage: | Power distribution | Name: | Compact Kiosk Substation |
---|---|---|---|
Voltage: | 15KV Class | Type: | RMU |
Power: | 50KVA-5000KVA | Fase: | Uitkiezen/Drie |
Shell: | Aluminum alloy | Frequency: | 50/60Hz |
Hoog licht: | 800KVA hulpkantoortransformator,De transformator van klassenrmu 15 kva,Het hulpkantoortransformator van de machtsdistributie |

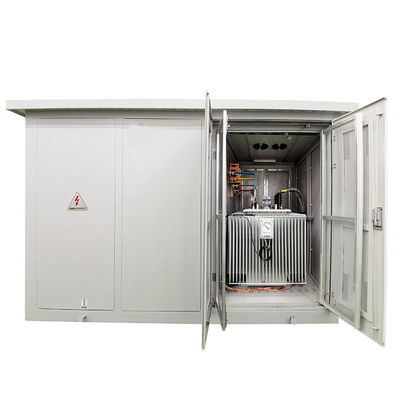

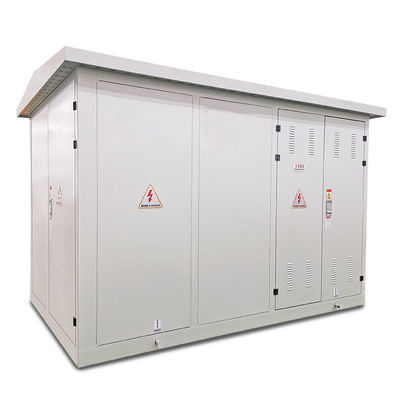

800KVA compacte Olietype van het Kioskhulpkantoor Transformator15kv Klasse RMU
Eigenschappen:
WINLEY levert de betrouwbaarste inventaris van olie-gevulde stootkussen opgezette transformatoren voor uw nut, universiteit, ziekenhuis, industriële of commerciële energiebehoeften. Nieuw voorkomen, de in-voorraad en bouwen aan ordeopties, verstrekken onze stootkussen opgezette transformatoren betrouwbare en rendabele machtsoutput voor bijna elke toepassing.
Temperatuur en vloeibare vlakke maten.
Een apparaat van de drukhulp en/of een drukafblaasklep.
Een two-position on/off schakelaar van de ladingsonderbreking.
Bajonet huidige ontdekkende zekeringen.
De remhaken van de distributieklasse.
Een externe afvoerkanaalklep en een monstertrekker die gemakkelijke toegang voor DGA-tests verlenen.
Specificatie:
Technische Gegevens voor Stootkussen Opgezette Transformator In drie stadia | ||||||
Geschatte Macht (KVA) | Verlies (w) | Afmeting (mm) | Gewicht (kg) | |||
Zonder commissie Verlies (w) | Op-ladingsverlies (w) | W | D | H | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150KVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
Beschrijving:
Wij kunnen dit substion als gebruiker en klantenvereiste onder hun tekening/enig lijndiagram (SLD) en behoefte maken. Wij ontwerpen & produceren dit hulpkantoor onder de internationale norm van IEC1330, H.V.standard IEC62271-200.
HV & LV is het compartiment met voltooide functie.
1.) H.V.compartment heeft divers van voedingmethodes wanneer de testende voeding in 1 keer, het ook kan worden geïnstalleerd met H.V.testing-toestellen om de vraag van H.V.testing te bereiken.
2.) het transformatorcompartiment kan zijn choosen S11, S13 of andere lage consumptieolie ondergedompelde transformator en droge typetransformator. Het transformatorcompartiment heeft de automatische koelsystemen van de beginwind en verlichtingssystemen.
3.) het Laag voltagecompartiment kan volgens de behoefte van gebruikers worden gemaakt, keurt het vast goed of de geassembleerde structuur om elektrovoedingsysteem te zijn, het heeft vele functie zoals lichte distributie, machtsdistributie, reactieve macht, elektromacht het testen. .etc om de kwaliteit van de machtsdistributie te verbeteren en de gebruiker tevreden te stellen.
Dit hulpkantoorlichaam heeft hoofdzakelijk metaalmateriaal, roestvrij staalmateriaal, niet - het metaalmateriaal… dat kan zijn choosen door gebruiker en klanten
Dit hulpkantoor is een zeer belangrijke machtsdistributie en de leveringseenheid in de elektrokabelmacht net.it is een soort voltooide reeks van voeding met H.V.controlling, bescherming en het omzetten, distributie. het gebruikte in 3 fase AC 50Hz en schatte huidige maximum 1600KVA-transformator. Het wordt wijd gebruikt in industriële en mijnbouwondernemingen, woonkwarten, het ziekenhuis, wandelgalerij, high-rise gebouwen en andere distributiesystemen.
Voor dit hulpkantoor, produceren wij & voeren hoofdzakelijk 11KV, 15KV, 20KV, 24KV, 33KV-type uit.
