1000kva Driefasige droge vacuümdruk geïmpregneerde transformator VPI klasse H 13800V

Merknaam:	WINLEY
Modelnummer:	1000KVA
MOQ:	1 eenheid
Prijs:	$1000-$150000
Verpakking:	Hoofdstuk van triplex
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Nominale capaciteit:

1000KVA

Type:

Transformatoren voor vacuümdruk (VPI)

Isolatie klasse:

Klasse H

Koeling:

Primaire spanning:

13800V

Secundaire spanning:

480Y/277

Certificaat:

UL,CE,ISO

Efficiëntiestandaard (s):

DOE 2016, IEEE, ANSI

Levering vermogen:

1000 stuks/maand

Productbeschrijving

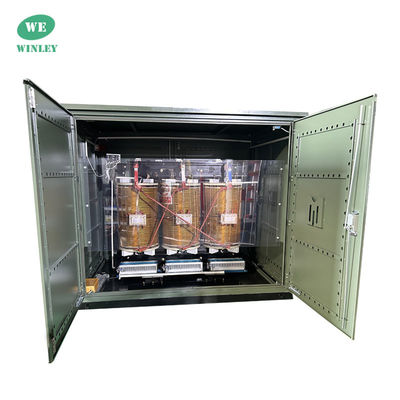

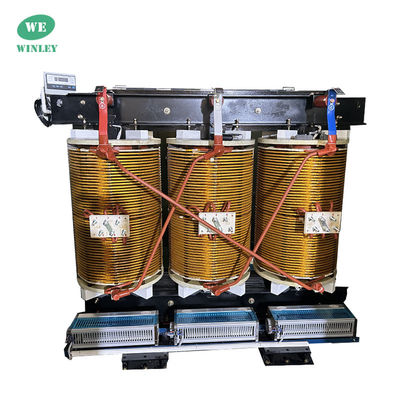

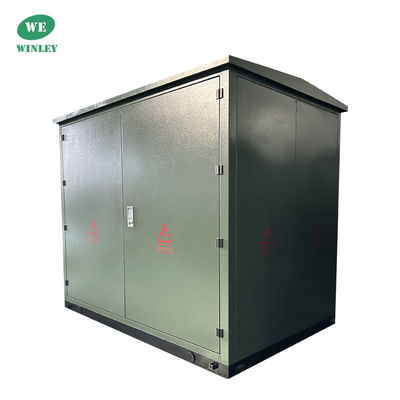

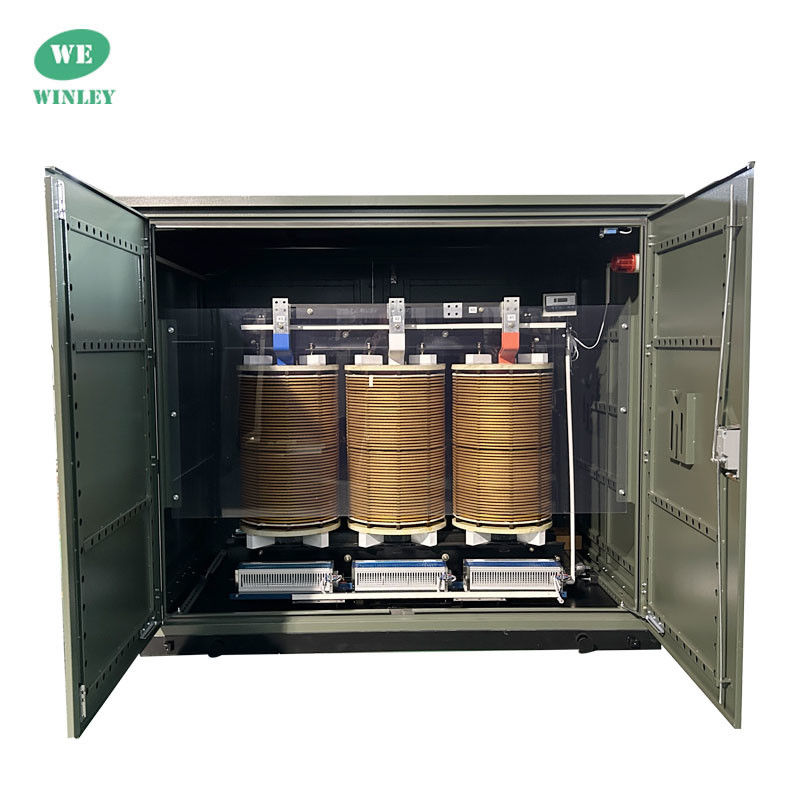

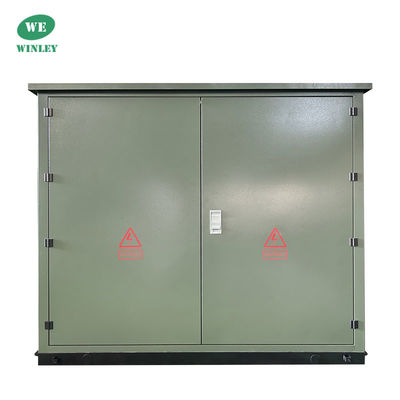

1000kva Driefasige droge vacuümdruk geïmpregneerde transformator VPI klasse H 13800V

VPI-transformatoren zijn hoogwaardige, milieuvriendelijke en onderhoudsvriendelijke transformatoren, ideaal voor industrieën die een betrouwbare energieverdeling vereisen.Ze zijn voorzien van vacuüm-druk geïmpregneerde wikkels voor superieure isolatieVPI-transformatoren bieden minder lawaai, een betere efficiëntie en zijn verkrijgbaar in meerdere vermogensklassen, waardoor ze geschikt zijn voor productie,hernieuwbare energie, kritieke infrastructuur en maritieme toepassingen.

1000kva Driefasige droge vacuümdruk geïmpregneerde transformator VPI klasse H 13800V 0

1000kva Driefasige droge vacuümdruk geïmpregneerde transformator VPI klasse H 13800V 1

1000kva Driefasige droge vacuümdruk geïmpregneerde transformator VPI klasse H 13800V 2

1000kva Driefasige droge vacuümdruk geïmpregneerde transformator VPI klasse H 13800V 3

VPI-transformerHoofdgegevens

Transformatortype	Transformatoren voor vacuümdruk (VPI)
Configuratie van de transformator	Droog type, geventileerd
Fase	Drie fasen
Capaciteit	1 MVA (1000 KVA)
Vectorgroep	Dyn11
Primaire spanning	13800V wisselstroom
Secundaire spanning	480Y/277 AC
Frequentie	60 Hz
Temperatuurverhoging	80°C
Koeling	ANN
Isolatie klasse	Klasse H
Efficiëntiestandaard (s)	DOE 2016, IEEE, ANSI
K-factor rating (harmonische mitigatie)	K-13

VPI-transformerTekening

1000kva Driefasige droge vacuümdruk geïmpregneerde transformator VPI klasse H 13800V 4

Ratings

NRTL vermeld voor de Verenigde Staten en Canada
Voldoet aan ANSI/IEEE C57.12.00
Voldoet aan ANSI/IEEE C57.12.01
Voldoet aan ANSI/IEEE C57 12.35
Voldoet aan ANSI/IEEE C57.12.59
Voldoet aan ANSI/IEEE C57.12.70
Voldoet/overschrijdt DOE 2016-efficiëntiecijfers
Voldoet/overtreft CSA-efficiëntiebeoordelingen
Voldoet aan of overtreft de NEMA ST-20-normen
NEMA 3R Innen-/Uitenzitten van staal
Seismisch geschikt voor aardbevingen
RoHS-gecertificeerd
CE-gecertificeerd

Specificatie van de VPI-transformer

Productspecificaties
Nominale capaciteit	Hoogspanning	Tapping	Laagspanning	Verbindingsgroupid	Verlies zonder belasting	Verlies van lading (120°C)	Verlies van lading (75 °C)	Impedantie van kortsluiting	Stroom zonder belasting	Afmetingen	gewicht	Grootte van de schelp
Nominale capaciteit	Hoogspanning	Tapping	Laagspanning		Verlies zonder belasting	Verlies van lading (120°C)	Verlies van lading (75 °C)	Impedantie van kortsluiting	Stroom zonder belasting	LBH	gewicht	LBH
(KVA)	(KV)	(%)	(KV)		(W)	(W)	(W)	(%)	(%)	(mm)	(kg)	(mm)
100	6 6.3 6.6 10 10.5 11	± 2 × 2.5 ± 5	0.4	Ja, ja. of Dyn11	405	2165	1765	4	2	850 x 600 x 830	590	125010001150
125					480	2590	2115		1.8	870x650x890	650	13001001300
160					560	3100	2530		1.8	900x710x930	800	130011001350
200					655	3970	3240		1.6	840x750x880	880	135011001500
250					760	4675	3815		1.6	990x770x1030	1050	140011501550
315					880	5610	4575		1.1	1020x790x1080	1260	145011501550
400					1040	6630	5410		1.4	1060x880x1180	1570	145012001600
500					1200	7945	6480		1.4	1090x900x1220	1785	150012001700
630					1400	9265	7560		1.3	1200x920x1150	1860	160012001700
800					1695	11560	9430		1.3	1260x920x1200	2180	165012001800
1000					1985	13345	10885		1.1	1320x950x1250	2590	175013001800
1250					2385	15640	12760	6	1.1	1350x980x1320	2980	175013501900
1600					2735	18105	14770		1.1	Voor de toepassing van deze verordening:	3580	180014002000
2000					3320	21250	17335		1	1440x1120x1520	4070	185014502200
2500					4000	24735	20180		1	1500x1120x1640	4820	190015002200

VPI-transformer Toepassing

Vacuum Pressure Impregnated (VPI) dry type power transformers are primarily designed for stepping down high voltages from transmission and distribution systems to lower voltages which can be utilized in commercial, industriële, institutionele of nuttige toepassingen.Ze zijn ideaal geschikt voor zowel binnen- als buitentoepassingen en vereisen minimaal onderhoud om vele jaren van betrouwbare probleemloze service te bieden.

Productieproces

1000kva Driefasige droge vacuümdruk geïmpregneerde transformator VPI klasse H 13800V 5

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of eisen van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
