Olietype Transformator
>
5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277

5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277

Merknaam: WINLEY
Modelnummer: ZGS-5000/12
MOQ: 1 eenheid
Prijs: $5000-$150000
Verpakking: Hoofdstuk van triplex
Betalingsvoorwaarden: T/T
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
UL/cUL,CE,ISO
Toepassing:
Energiecentrales voor batterij-energieopslagsystemen (BESS)
Capaciteit:
5MVA ((5000KVA)
Primaire spanning:
12000V
Secundaire spanning:
480Y/277 x 480Y/277
Operatie:
Stepping-up-operatie (reverse feed) of step-down-operatie
Koel klasse:
KNAN; zelfgekoeld
Efficiëntiestandaard (s):
Voldoet aan de DOE 2016-normen, aan de ANSI/IEEE-normen
UL/cUL-certificering:
De in de bijlage bij Verordening (EG) nr. 396/2005 vermelde voorschriften zijn van toepassing.
Levering vermogen:
1000 stuks/maand
Markeren:

480y/277 Padmontage transformator

,

met een vermogen van niet meer dan 50 W

,

5MVA padmontage transformator

Productbeschrijving

5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277





De transformator van 5 MVA is speciaal ontworpen voor elektriciteitscentrales met een batterij-energieopslagsysteem (BESS). Een grootschalige BESS kan niet werken zonder verbinding met het bestaande elektriciteitsnet.Deze verbinding is mogelijk door de energieomzetting en transformatie die elektronisch plaatsvinden.Er is behoefte aan transformatoren voor alle netspanningen, aangezien het BESS-vermogen compatibel moet zijn met de netspanning.

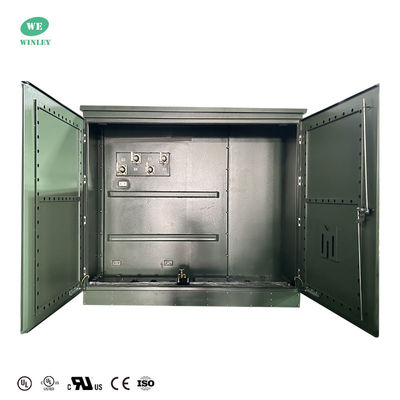

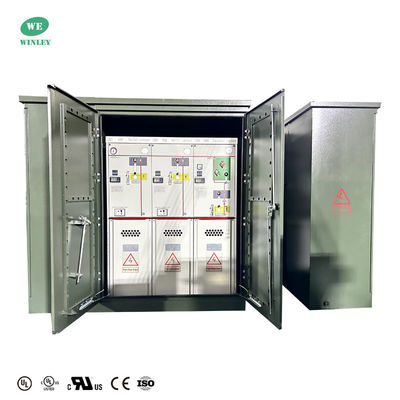

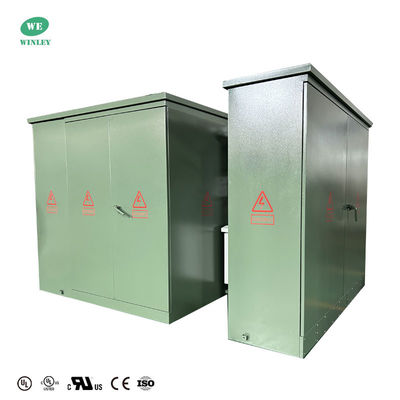

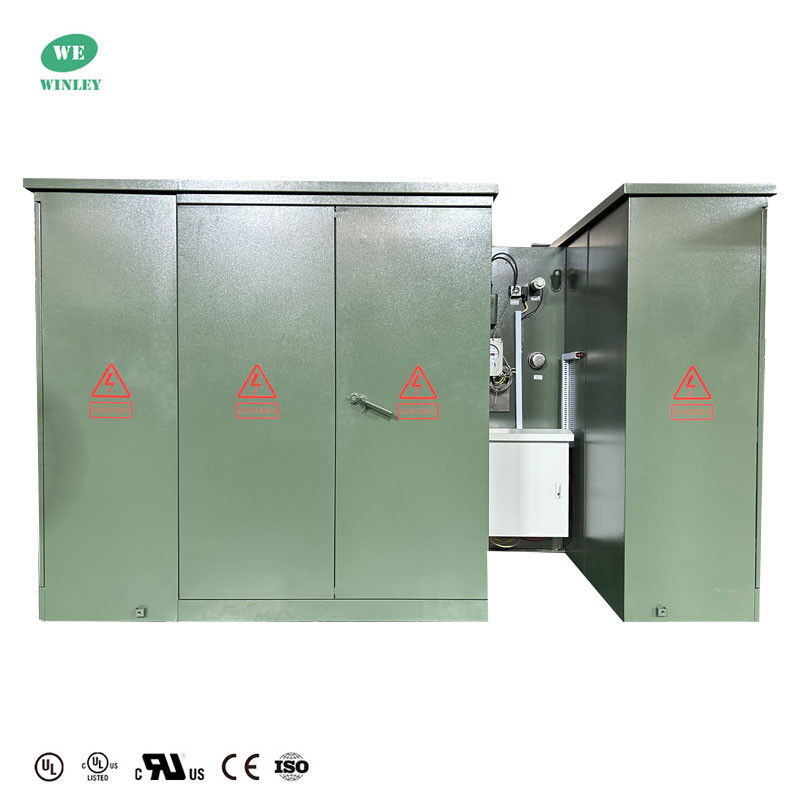

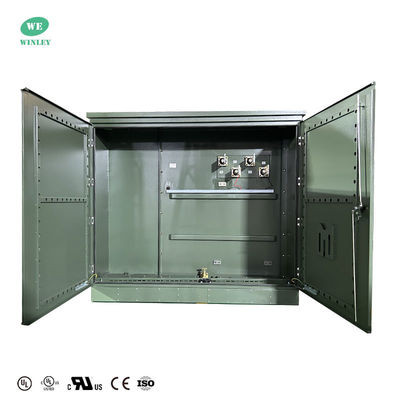

Productfoto's



5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277 0



5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277 1



5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277 2



5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277 3



5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277 4



BESS's op utility-schaal zijn essentieel om de overgang naar koolstofarme elektriciteit die uit hernieuwbare energiebronnen wordt geproduceerd, te ondersteunen.BESS kan elektriciteit opslaan als er een overschot is en deze vrijgeven als er geen wind waait of de zon schijnt.De energie die wordt ingevoerd of geëxporteerd naar het net gaat door transformatoren.



Hoofdgegevens



Fase Drie fasen
Capaciteit 5 MVA (5000 KVA)
Vectorgroep YNd11
Primaire spanning 480Y/277 x 480Y/277
Klasse primaire spanning 1Klasse 2 kV
Primaire fasor W-N x W-N
Primaire BIL 30 kV
Secundaire spanning 12000V Delta
Klasse secundaire spanning Klasse 15 kV
Secundaire fasor Delta
Secundaire BIL 95 kV
Frequentie 60 Hz
Temperatuurverhoging 65°C
Isolatiewaarde Klasse E Isolatie - 120°C, 248°F
Koelklasse KNAN; zelfgekoeld

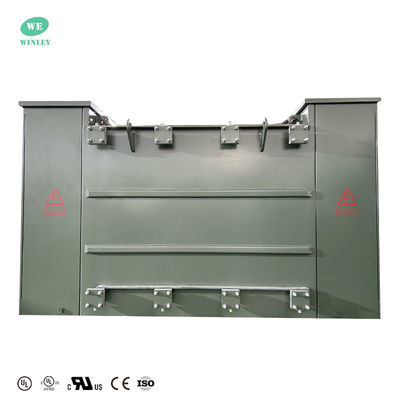

Technische tekeningen



5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277 5



Specificatie



Nominaal vermogen
(KVA)
Hoogspanning
(KV)
Laagspanning
(V)
Verlies zonder belasting
(W)
Verlies tijdens de lading
(W)
Hoogte
(mm)
Diepte
(mm)
Breedte
(mm)
Gewicht
(kg)
Gewicht
(kg)
75 kVA 34.5KV
4.160KV
12.47KV
13.2KV
13.8KV
24940GrdY/14400
1247 Grdy/7200
4160GrdY/2400
of andere
277V
347V
480 V
600 V
120/240V
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
150 kVA 280 2200 1530 980 1510 989 2180
300 kVA 480 3650 1680 1080 1660 1415 3119
500 KVA 680 5100 1790 1160 1810 1905 4200
750 kVA 980 7500 2030 1300 2030 2755 6074
1000 kVA 1150 10300 1854 1549 1651 3235 7132
1500 kVA 1640 14500 2150 1570 2210 5835 12864
2000 KVA 2160 20645 2220 1600 2380 6430 14175
2500 KVA 2680 23786 2330 1650 3070 8865 19544
3000 KVA 3300 30300 2460 1850 3260 11300 24912
3735 KVA 4125 37875 2680 2060 4080 14400 31746



Productieproces



5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277 6

5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277 7

5MVA BESS Toepassingstransformator Driefasige pad gemonteerde transformator Stap up 5000Kva 12000V tot 480Y/277 8



Veelgestelde vragen



1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of eisen van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
