10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV Tot 4160V IEC60076 Standard

Merknaam:	WINLEY
Modelnummer:	S-10000/25
MOQ:	1 eenheid
Prijs:	$5000-$150000
Verpakking:	platenkas
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Certificering:

CE,ISO

Type:

Onderstationtransformer

Capaciteit:

10MVA ((10000 KVA)

Wikkelmateriaal:

met een gewicht van niet meer dan 10 kg

Frequentie:

60 Hz

Primaire spanning:

22900V

Secundaire spanning:

4160V

Koel klasse:

OP EEN; Zelfgekoeld

afmeting:

4000*3200*3600 (L*W*H)

Levering vermogen:

500 stuks/maand

Markeren:

22.9KV-substationtransformer

10MVA-substationtransformer

4160V substation transformer

Productbeschrijving

10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV tot 4160V IEC60076 Standard

WINLEY Electric biedt een complete lijn van met vloeistof gevulde distributie transformatoren die voldoen aan de huidige toepasselijke ANSI, IEEE, CSA, AS, DOE normen.met een vermogen van niet meer dan 50 kVA.

De door WINLEY Electric ontworpen transformatoren zijn gebaseerd op de IEC60076-standaard.,De eigenschappen van deze toestellen zijn: lage gedeeltelijke ontlading, weinig verlies, weinig geluid, licht gewicht en lange levensduur.

Productstructuur

10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV Tot 4160V IEC60076 Standard 0

Producttekeningen

10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV Tot 4160V IEC60076 Standard 1

Hoofdgegevens

- Nee, dat is niet waar.	Bijzondere gegevens	Eenheid	Specificatie
1	Type	~	type olie
2	Nominale capaciteit	kVA	10000
3	Fase nr.	~	3
4	Primaire spanning	kV	22.9
5	Secundaire spanning	kV	4.16Y/2.4
6	Typ van het aanbrengen	~	uitladen
7	Tappingbereik	%	±2*2.5
8	Koelmethode	~	ONAN
9	Nominale frequentie	Hz	60
10	Vectorgroep	~	Dyn1
11	Isolatie klasse	~	Een
12	Temperatuurverhoging	K	65/60 (wind-/top-olie)
13	Verlies bij loslasten	W	9500
14	Verlies tijdens de lading (75°C)	W	45000
15	Impedantie	%	7
16	Wikkelmateriaal	~	C.
17	Kernmateriaal	~	siliciumstaal
18	Koelmateriaal		minerale olie
19	Afmeting	mm	400032003600 (LWH)
20	Gewicht	kg	19000
21	Instandhoudingsconditie	~	buiten
22	Zeeniveau	M	≤ 1000
23	Standaard	~	IEC60076

Productiefoto's

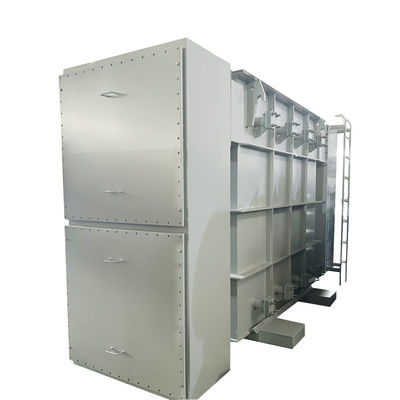

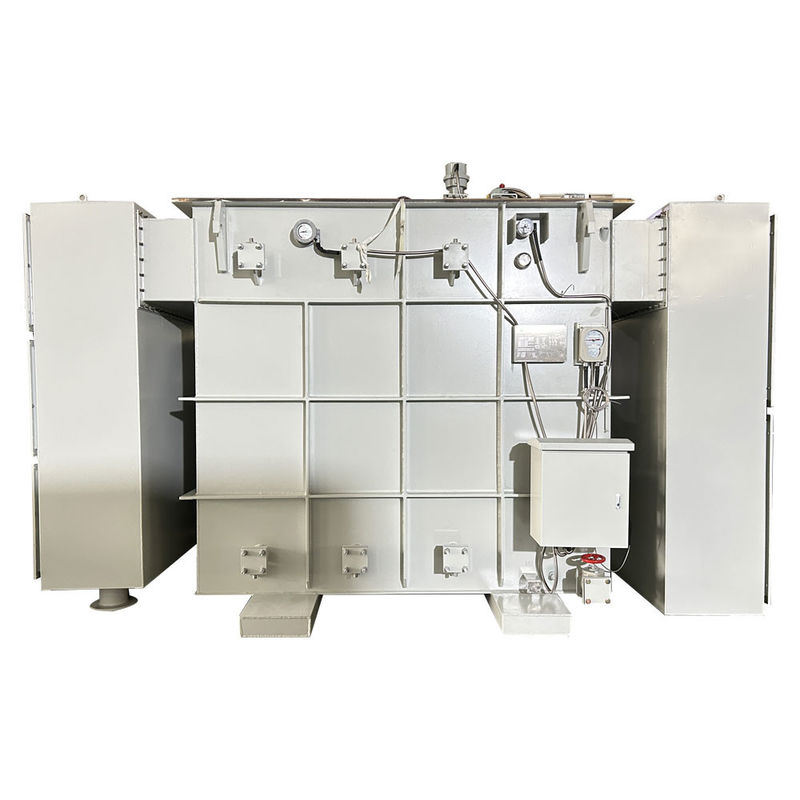

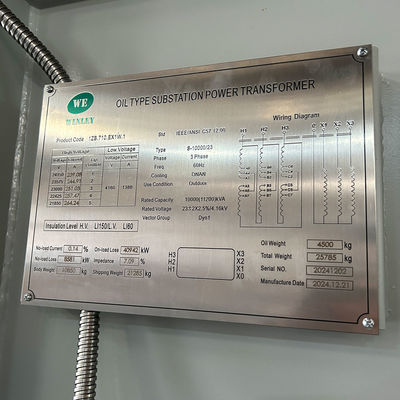

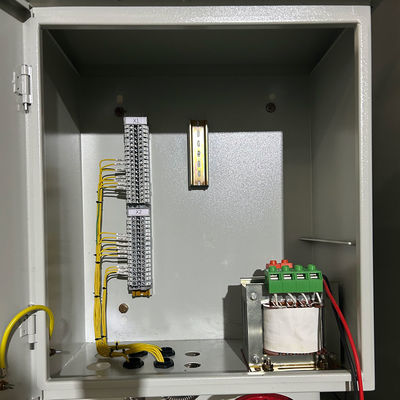

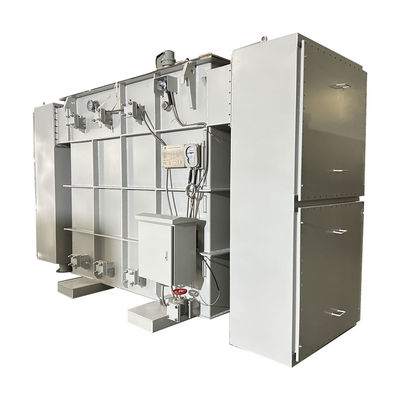

10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV Tot 4160V IEC60076 Standard 2

10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV Tot 4160V IEC60076 Standard 3

10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV Tot 4160V IEC60076 Standard 4

10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV Tot 4160V IEC60076 Standard 5

10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV Tot 4160V IEC60076 Standard 6

10MVA Driefasige substation Transformer Olie Type Stap naar beneden 22,9KV Tot 4160V IEC60076 Standard 7

Standaard kenmerk

*Koolstofstaal, optionele roestvrijstalen tank
*Bushings: bovengemonteerd / zijgemonteerd
* Isolatievloeistoffen: minerale isolatieolie, EnvirotempTM FR3TM vloeistof,
*Standaarden: ANSI/IEEE, DOE, CSA, AS/NS, IEC, enz.
* 65°C gemiddelde wikkelhoogte

* HV- en LV-buizen
* HV- en LV-flensverbindingen
* Druk-vacuümmeter
* Liquid level gauge
* Temperatuurmeter voor vloeistoffen
*Druktoetsklep
* Afvoer- / filterklep met bemonsteringsinrichting
* Luiken voor het opheffen van tanks
* Corrosiebestendige naamplaat

GESPECTIEERDEN van het product

Nominale capaciteit (kVA)	Hoogspanning (KV)	Laagspanning (V)	Verbindingssymbool	Kortsluiting onafhankelijkheid (%)	Verlies zonder belasting (W)	Verlies tijdens de lading (W)	Afmeting WHD(mm)	Gewicht (kg)
800	4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV of andere	208/120V 480/277V 600 V andere elektrische apparaten 13200V 13800V of andere	Dyn1 - Ja, ja. Dyn11 D0 Ynd11 of andere	2.7 3.1 4.35 5.75 6.0	980	9350	106015001780	2050
1000					1160	11500	108515701800	2450
1250					1380	13900	116016101890	2900
1600					1660	16600	119016301950	3400
2000					2030	18300	126017002090	4100
2500					2450	19600	115021502250	4750
3000					3240	26500	190026002150	6500
5000					4500	27000	250022103180	9500
7500					7200	32000	366031005100	13600
10000					8500	35500	383026402216	15800

Productieproces

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
