| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-37,5/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | Eénfase | Nominale capaciteit: | 37.5Kva of op maat |
|---|---|---|---|
| Primaire spanning: | 12470GrdY/7200 | Secundaire spanning: | 240/120 |
| Temperatuurverhoging: | 65°C | Koel klasse: | KNAN; zelfgekoeld |
| Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg | Efficiëntie: | 98.90% |
| Hoog licht: | Pad gemonteerde transformator 37,5Kva,KNAN koelplaat gemonteerde transformator |
||

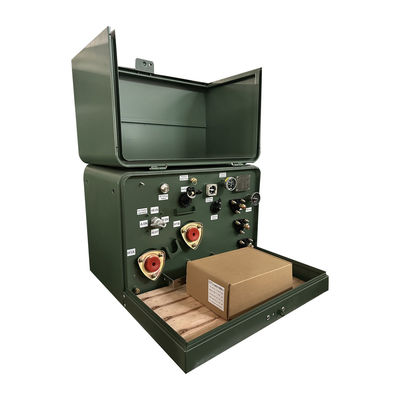

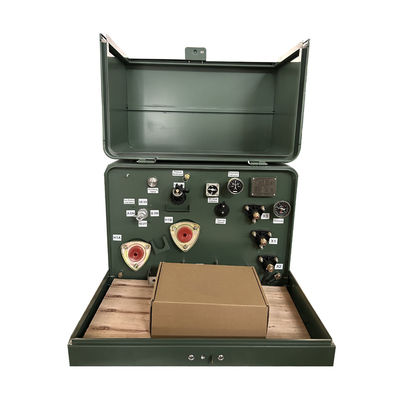

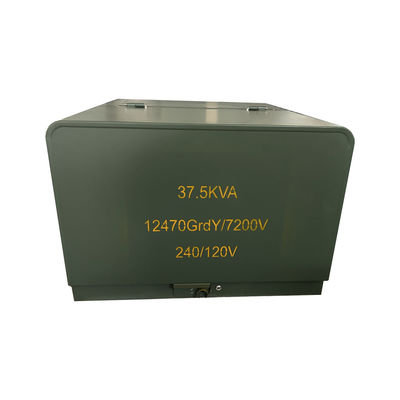

Transformator op pad gemonteerd, enkelfase olie type 12470V tot 120V 25kva 37,5Kva 50Kva 75Kva 100Kva
1) Transformatoren met een enkelfasen pad zijn geplaatst in een kast met deuren en sloten, meestal buiten.
2)Al deze distributie-transformatoren zijn olie-geïsoleerd, seafroogd, verkrijgbaar in lus- of radialvoeding en hebben een dode voorzijde.
3) Deze transformatoren zijn verkrijgbaar in twee basiskonfiguratieren: radio en lusvoeding, die worden geselecteerd op basis van het type circuit waarop de transformatoren worden ingesloten.
Productgegevens
Hoofdgegevens
| Transformatortype | Pad gemonteerd, compartiment-type II |
| Transformatorvoertype | Loopvoeding |
| Fase | Eénfase |
| Capaciteit | 37.5 KVA |
| Vectorgroep | II6 |
| Primaire spanning | 12470GrdY/7200 |
| Klasse primaire spanning | Klasse 15 kV |
| Primaire fasor | Grounded Wye |
| Primaire BIL | 95 kV |
| Secundaire spanning | 120/240 (L-N-L) |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Dual Winding Single Phase |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Impedantie | 2% Typisch |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Afmetingen* | 34.25''-W x 37.4''-D x 25.2''-H |
| Drooggewicht (zonder olie) * | 507.05 lb |
| Totaal gewicht (gevulde vloeistof) * | 1432.98 lb |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie | 98.90% |
| Geen belastingverlies (in watt) * | +/- 135 W |
| Verlies van belasting (in watt) * | +/- 590 W |
Kenmerken
1) de coating van de transformer-tanks met een enkelfasen pad is groter dan C57,12.8 en C5712.29Volledige naleving van IEEE C57.12.28 normen voor de integriteit van de behuizing.
2) Twee universele hoogspanningsbuisputten met buitenste klemmen voor loopvoeding of één buitenste buisput voor radiale voeding.
3) Drie externe laagspanningsbuizen met gegraven koperen knopen, met inbegrip van een volledig geïsoleerde neutrale terminal met afneembare grondband.
4)Gemonteerde buizenbevestigingen; onderkant van de oliecompartiment.
5) Gedrukt, met vloeistof gemonteerd roestvrij staal opheffingsmateriaal.
6)Automatische drukverlagingsinrichting.
7)Elektrische minerale olie met oxidatie remmer.
8) Afneembare kap met corrosiebestendige roestvrijstalen scharnierpen en -vaten Mild stalen behuizing en afneembare rand bevestigd met roestvrijstalen hardware.
9)Gedomeerde bovenste oppervlakken op motorkap en oliecompartiment om water vast te houden.
10)Olievul-/olievlakstop; olieafvoerstop; reservoirgrondingsbepalingen.
11)Corrosiebestendig vergrendelingssysteem met een beveiligingsbout met een penta-hoofd, een zwevende moer en een hangslot.
Specificatie
| 25kva-500kva transformer met een enkelfasemontage | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Tekening
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
